一、晶粒度概述
晶粒度表示晶粒大小的尺度。金屬的晶粒大小對金屬的許多性能有很大影響。晶粒度的影響,實質是晶界面積大小的影響。晶粒越細小則晶界面積越大,對性能的影響也越大。對于金屬的常溫力學性能來說,一般是晶粒越細小,則強度和硬度越高,同時塑性和韌性也越好。
二、測定平均晶粒度的基本方法
一般情況下測定平均晶粒度有三種基本方法:比較法、面積法、截點法。具體如下
1、比較法:比較法不需計算晶粒、截矩。與標準系列評級圖進行比較,用比較法評估晶粒度時一般存在一定的偏差(±0.5級)。評估值的重現性與再現性通常為±1級。
2、面積法:面積法是計算已知面積內晶粒個數,利用單位面積晶粒數來確定晶粒度級別數。該方法的精確度中所計算晶粒度的函數,通過合理計數可實現±0.25級的精確度。面積法的測定結果是無偏差的,重現性小于±0. 5級。面積法的晶粒度關鍵在于晶粒界面明顯劃分晶粒的計數。

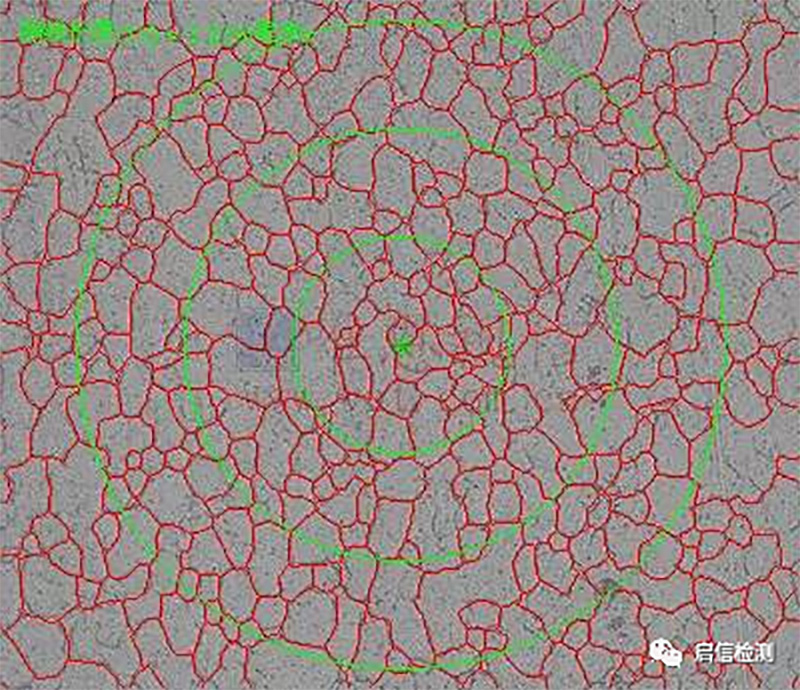

3、截點法:截點數是計算已知長度的試驗線段(或網格)與晶粒界面相交截部分的截點數,利用單位長度截點數 來確定晶粒度級別數。截點法的精確度是計算的截點數或截距的函數,通過有效的統計結果可達到 ±0.25級的精確度。截點法的測量結果是無偏差的,重現性和再現性小于±0.5級。對同一精度水平,截點法由于不需要精確標計截點或截距數,因而較面積法測量快。

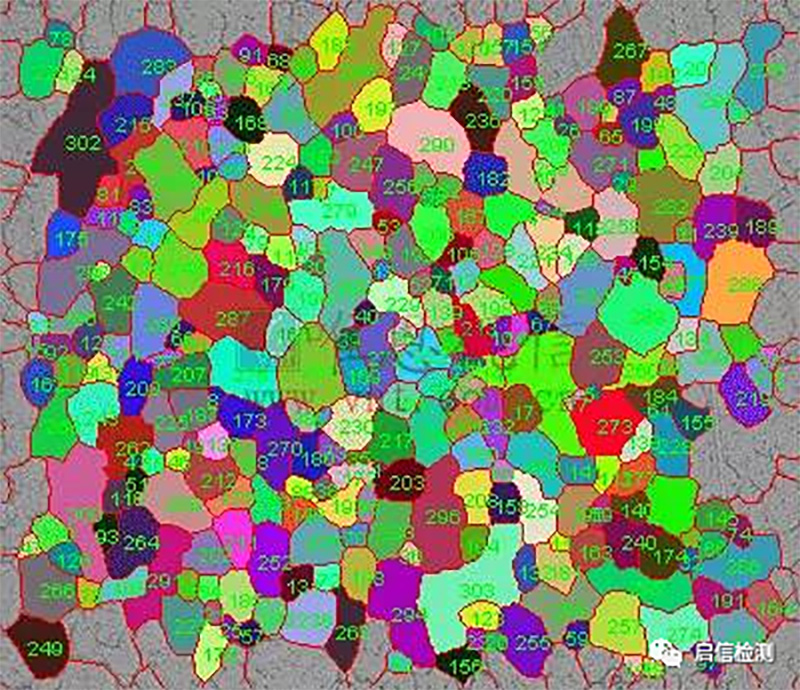

三、金相圖具體案例分析
以上只是大致的測定方法太過籠統,如果真的拿到一個具體的微觀照片,我們該怎么做呢?下面我們來看一下具體操作與計算方法。
1、確定照片的放大率
先測量微觀照片的尺寸,長度或?qū)挾冗x擇其一,然后測量出試樣的實際長度或者寬度
放大率=圖片距離/實際距離
2、找出晶粒度級別數
計算出放大率之后就可以確定晶粒度級別數。首先要計算出試樣中的晶粒數。
晶粒數=完整的晶粒數+0.5倍的部分晶粒。完整晶粒的晶界都是可觀察到的。
其次計算出實際面積,實際面積=圖片長/放大率 x 寬/放大率
根據ASTM標準中的計算公式:N=2(n-1)其中N是指放大100倍下每平方英寸的晶粒數,n是指晶粒級別數。進行單位換算之后可得到N的值。最后可計算出晶粒級別數n。
3、計算出平均晶粒直徑
平均晶粒直徑=試樣的實際長度/截取部分的晶粒數
實際長度=截線長度/放大率
