一、為什么要測鹽霧測試
為了驗證產品上的金屬部件暴露于大氣或其它環境中會否發生腐蝕.可以將產品在使用環境下放置足夠長的時間,例如產品的一個生命周期. 這樣做既耗時又費力,在實際中是極少采用的.
這樣就需要一種方便的方法去評估產品的抗腐蝕性.

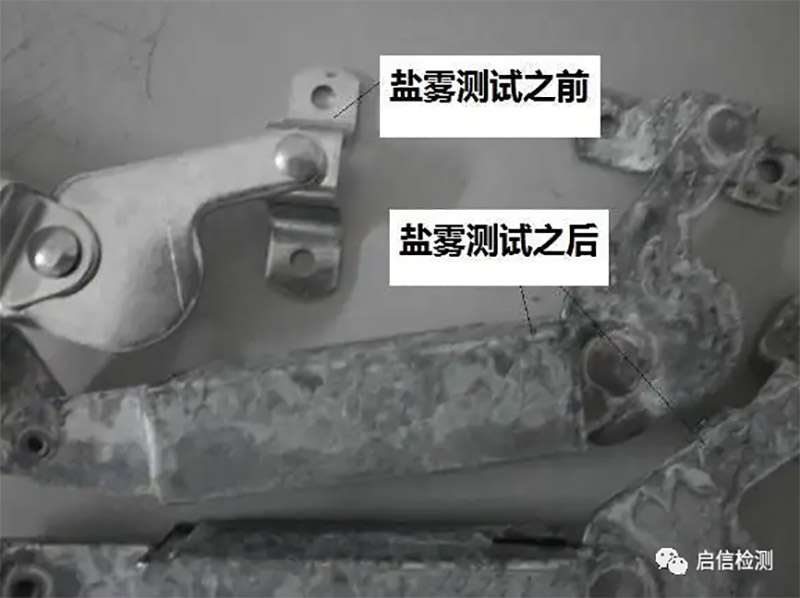

鹽霧測試就是一種人造氣氛的加速抗腐蝕評估方法. 它是將一定濃度的鹽水霧化,然后噴在一個密閉的恒溫箱內,通過觀察被測樣品在箱內放置一段時間后的變化來反映被測樣品的抗腐蝕性.它是一種加速測試方法,就是用時短,不需要幾年,只需要幾天,甚至幾小時.
雖然鹽霧試驗是一種有效的測試方法.但是由于影響腐蝕的因素很多,單一的抗鹽霧性能不能作為代表抗其他介質的性能,所以鹽霧試驗結果不能作為被試材料在所有環境下抗腐蝕性能的直接指南.同時材料在試驗中的性能也不能作為在使用中耐蝕性的直接指南.
盡管如此,鹽霧試驗方法仍可作為檢驗被試材料的一種方法.
二、哪些產品需要做鹽霧測試
金屬及其合金
金屬覆蓋層
有機覆蓋層
陽極氧化膜
三、覆蓋層
1) 覆蓋層類型
有機覆蓋層,例如油漆,清漆,粉末噴涂(powder),防銹油等.
金屬覆蓋層,例如電鍍,化學鍍,離子鍍,噴鍍,熱浸鍍,化學氣相沉積等.常用的電鍍層有鍍鋅,鍍銅,鍍鎳,鍍鉻,鍍錫及鍍黃銅,鍍鉛錫合金等.
2) 覆蓋層作用
美觀性 例如:鍍光亮鉻
保護基體金屬免遭腐蝕
四、鹽霧試驗的測試方法分類
中性鹽霧試驗(NSS)
乙酸鹽霧試驗(AASS)
銅加速乙酸鹽霧試驗(CASS)
常用標準類型:ISO 9227:2006 歐洲(包括英國)
ASTM B117-03 美國
DIN 50021:1988 德國
(一)中性鹽霧試驗試驗NSS(Neutral Salt Spray)
測試標準選擇
ISO 9227:2006 歐洲(包括英國)
ASTM B117-03 美國
DIN 50021:1988 德國
幾個測試標準的條件一樣,看以下內容
測試條件
氯化鈉溶液濃度50g/L± 5g/L
PH值為6.5~7.2
試驗箱內溫度35 ±2°C
(美國35+1.1/-1.7 °C)
鹽霧沉降速度為每80cm²每小時1.5±0.5mL
樣品準備
試樣種類,數量,形狀,尺寸根據產品標準確定, 如無標準由有關各方協商.
試驗前試樣必須采用適當方法清洗干凈,但不應洗去試樣上有意涂覆的保護性有機膜。
對于切割下來的試樣,應用油漆,石蠟或膠帶對切割區進行保護。
樣品放置
試樣放在鹽霧箱內使被試面朝上,讓鹽霧自由沉降在被試面上,被試面不能受到鹽霧直接噴射.
試樣被試表面要與垂直方向成20度.
試樣可以放置在箱內不同水平面上, 但相互之間不得接觸,也不得與箱體接觸,試樣上的液滴不得落 在其他試樣上.
試樣支架用玻璃,塑料等材料制造.懸掛試樣的材料不能用金屬,而應用纖維等絕緣材料.
試驗時間
試驗時間根據不同產品規范確定, 一般來說,為2/4/6/8/24小時, 大于24小時為24小時的整數倍。
試驗后樣品處理
試驗結束后取出試樣,在室內自然干燥0.5~1小時,然后用溫度不高于40攝氏度的清潔流動水輕輕沖洗,以除去殘留的鹽霧溶液,再立即吹風機吹干.
寧波啟信檢測技術服務有限公司(簡稱PTC)是一家獨立的民營檢測、認證、咨詢服務公司。公司秉承“內誠于心,外信于人”的經營理念。在材料分析、計量校準、化學檢測、安規認證、體系認證、醫療器械、汽車電子等領域為企業客戶提供專業的產品檢測、認證、咨詢服務。預想了解更詳細的鹽霧試驗等其它可靠性相關測試,歡迎垂詢我司!
浙公網安備33020902000404號
